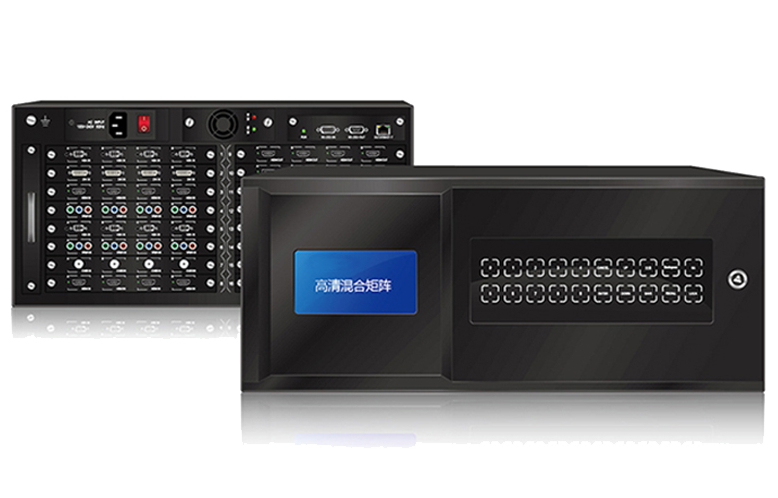

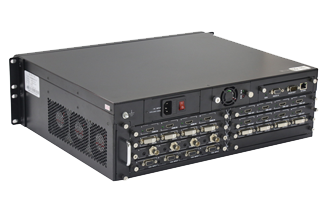

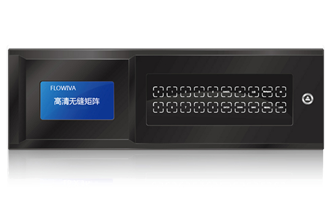

炫丽视讯高清混合矩阵切换器是一款高性能的高清视屏信号交换设备，该矩阵兼容数字，模拟信号输入，并支持多种信号格式，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其他的输出，使信号传输衰减至最低，图像和声音信号能高保真输出。该矩阵带有断电场保护、LED液晶显示屏、多种格式信号交换等功能，采用插卡式结构，支持HDMI 、DVI 、VIDEO 、VGA、 YPBPR 等信号输入，HDMI 信号输出。同时具备网络和RS232通讯接口，可以方便与个人电脑，控制设备配合使用。该设备为需要进行数字音视屏切换的专业工程提供了一个新的解决方案。
| 主机参数 | 机箱规格 | 1U | 1.5U | 3U | 5.5U | 9U |
| 控制板 | 1 | 4 | 1 | 1 | 1 | |
| 输入插槽 | 1 | 2 | 4 | 8 | 16 | |
| 输出插槽 | 1 | 2 | 4 | 8 | 16 | |
| 尺寸（mm）*(W）*(H) | 482.6*230*43.6 | 482.6*387.5*72 | 482.6*387.5*138 | 482.6*387.5*138 | 482.6*4.3*240 | |
| 板卡参数 | 输入卡 | 多种输入卡可任意组合：VGA、DVI、HDMI、SD/3G/HD/SD-SDI、CVBS、HDBaseT、Ypbpr/Ycbcr等 | ||||
| 输出卡 | DVI、HDMI | |||||
| 支持最大分辨率 | 3840*2160@30Hz | |||||
| 支持音频格式 | DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD | |||||
| 传输距离 | 不小于20米，在1920*1080@60时，视线缆质量而定 | |||||
| 控制参数 | 处理器管理网口 | 1个RJ-45接口，10/100M自适应，支持对通讯处理器的管理与配置 | ||||
| 处理器 管理串口 | 2个RS-232接口，可以支持对外联的矩阵、屏幕等第三方设备的控制 | |||||
| 功能参数 | 传输宽带 | 单路10.2Gbps | ||||
| 输出分辨率 | 最大支持3840*2160（向下兼容），可自定义 | |||||
| 软件参数 | 控制软件 | MATRX 1.0，用于WindowsXP/Vista/WIN7 | ||||
| 环境参数 | 工作温度 | -10～60℃ | ||||
| 工作湿度 | 5%-95%无冷凝 | |||||
| 最大功率（W） | 300W | |||||
| 电气特性 | 输入100-200V交流电，可自动调节电源，频率为50-60Hz，可配置N+1冗余 | |||||
